某政府部门IBM-DS4700数据恢复和AIX小型机数据恢复案例

来源：北京安数云和原创

作者：VMxDB

简介：南方某省某政府部门，一台IBM DS4700存储，因多块磁盘物理损坏，造成DS4700存储上的一个RAID崩溃。 该RAID分布在机头上，由10块磁盘加一块热备磁盘组成，RIAD等级为RAID5，上面划分了多个LUN，全部给两台IBM p6 550小机使用。 两台IBM p6 550把多个LUN做成多……

浏览：

发布于：2016-06-02 10:19




    南方某省某政府部门，一台IBM DS4700存储，因多块磁盘物理损坏，造成DS4700存储上的一个RAID崩溃。
   该RAID分布在机头上，由10块磁盘加一块热备磁盘组成，RIAD等级为RAID5，上面划分了多个LUN，全部给两台IBM p6  550小机使用。
    两台IBM p6  550把多个LUN做成多个VG，使用LV方式的裸设备做了一组Oracle10g的RAC。

    此存储跑有该单位的一些非常重要非敏感的数据，客户经人介绍联系到了北京安数云和公司。
    北京安数云和的尹工在和客户沟通后，得知现场保护得相当好，认为此数据可恢复性相当高，由于数据涉密，北京安数云和公司的尹工直接带上设备飞到该城市，开始数据恢复。

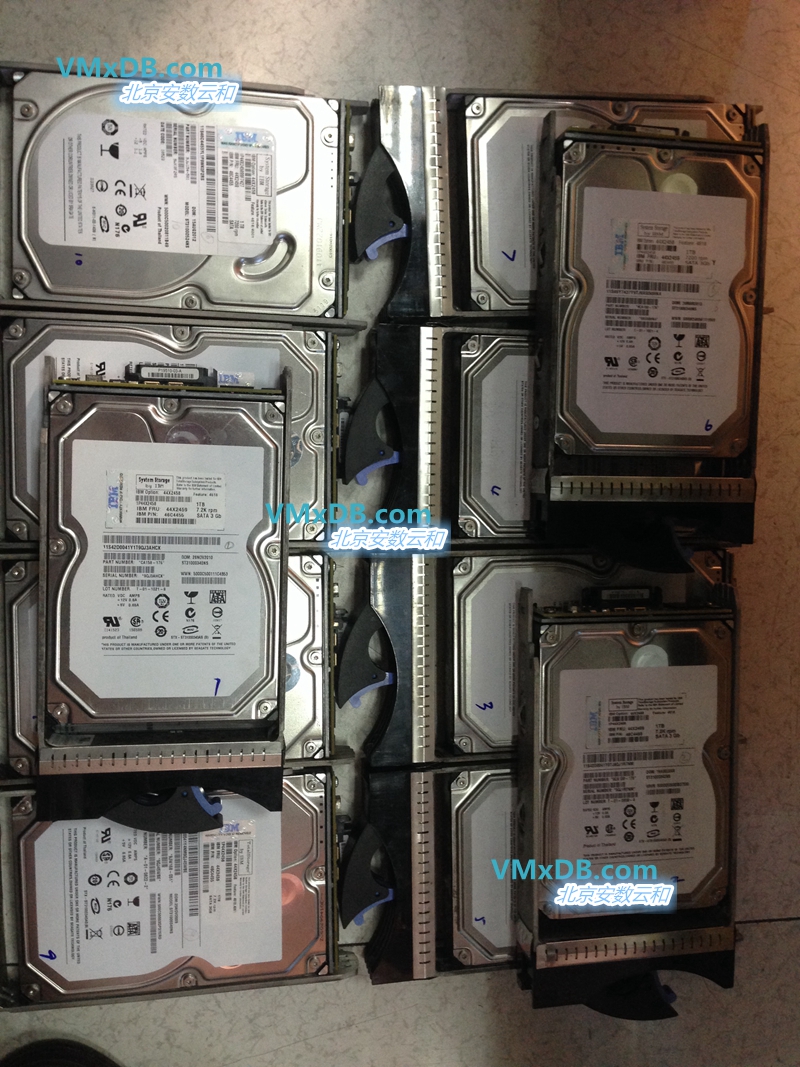

1. 先处理磁物理故障，客户磁盘使用的是1TB SATA磁盘，再经过盘架上的SATA to FC 转接卡转成FC磁盘供DS4700使用。
    一般来说，只要磁盘有点小故障，DS存储就会认为磁盘损坏，需要更换，但实际上磁盘很多时候只是有一些坏道而已，很容易处理好磁盘故障，并把磁盘数据全部镜像出来。

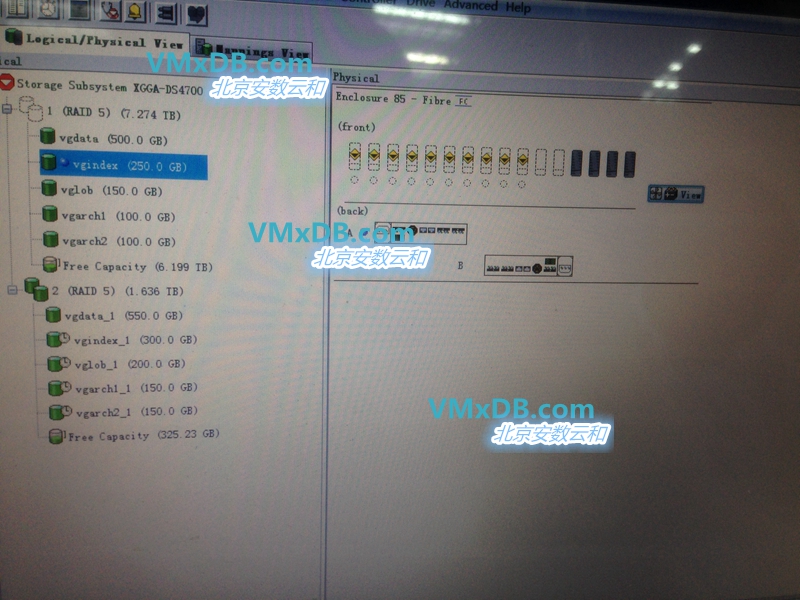

2. 通过磁盘底层的AIX系统和Oracle数据库文件的数据分析每块磁盘在RAID组中的关系，得到组织RAID的原始参数，而且这个案例可以直接和DS存储管理软件中展示出来的信息进行对比。



3. 通过软件的方式，脱离DS4700的控制器，用软件模拟RAID，虚拟重组RAID ，这时用北京安数云和公司开发的AIX数据恢复软件(VMxDB For AIX Recovery)就能看到所有的VG和LV了。
   但客户使用的是裸设备方式的存储，需要让Oracle数据库启动才真正验证数据。客户异常着急，希望越快越好。

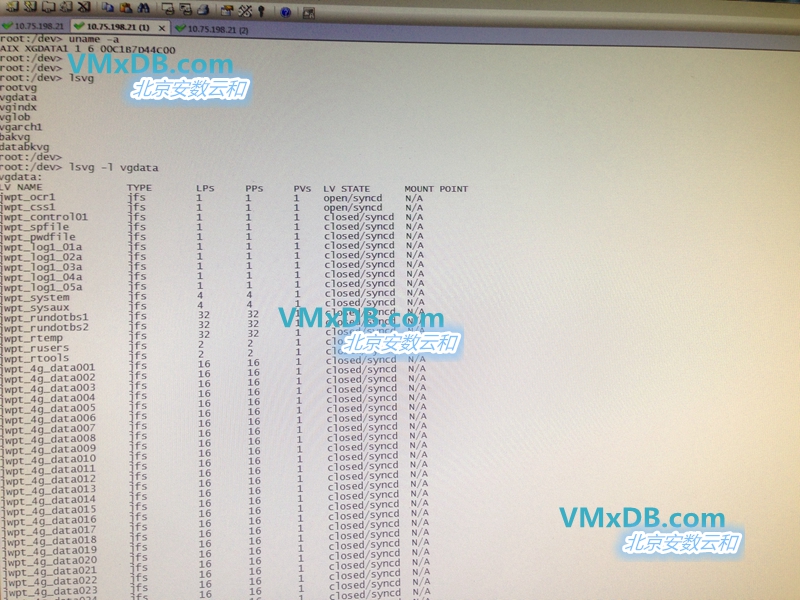

   北京安数云和公司的尹工在另一台存储上再搭建一组RAID，映射到恢复平台的机器上，直接把虚拟RAID 镜像到新存储上，再把新存储映射到AIX小机上，在AIX小机上直接激活了VG，LV全部重现。



4. 客户可直接启动Oracle数据库，验证数据，无任何问题。
