某国企36块磁盘HP P6000 EVA 4400数据恢复案例

来源：北京安数云和原创

作者：VMxDB

简介：某大型国企，一台HP P6000 EVA 4400存储，因3块磁盘物理损坏离线造成里面的7个vDisk失效。 存储里面分了8个vDisk，都是挂载给ESXi主机使用，其中一个vDisk的RAID等级为RAID6，此次故障对这个vDisk无影响。 客户经人介绍联系到北京安数科技有限公司。 www.vmx……

浏览：

发布于：2016-09-09 13:10




   某大型国企，一台HP P6000 EVA 4400存储，因3块磁盘物理损坏离线造成里面的7个vDisk失效。
  存储里面分了8个vDisk，都是挂载给ESXi主机使用，其中一个vDisk的RAID等级为RAID6，此次故障对这个vDisk无影响。
  客户经人介绍联系到北京安数科技有限公司。 www.vmxdb.com, “北京安数云和科技有限公司”8年企业级数据灾难救援经验，自主研发多款数据恢复软件：AIX数据恢复软件,HPUX数据恢复软件,ESX VMFS数据恢复软件,Oracle数据恢复软件,HP-EVA数据恢复软件...。成功服务于公检法、政府部门、军队、银行金融单位、航天科技单位、资源石化和多家世界500强及众多中小企业...。

  经过沟通，客户直接开车把机头和两个扩展柜子带到北京安数云和科技有限公司。

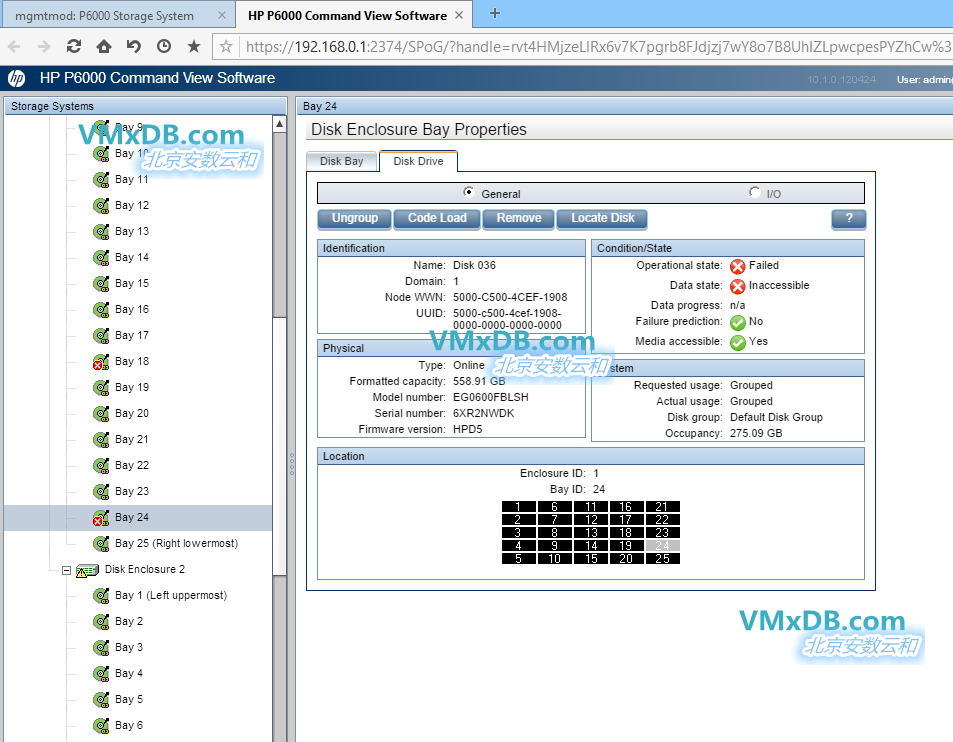

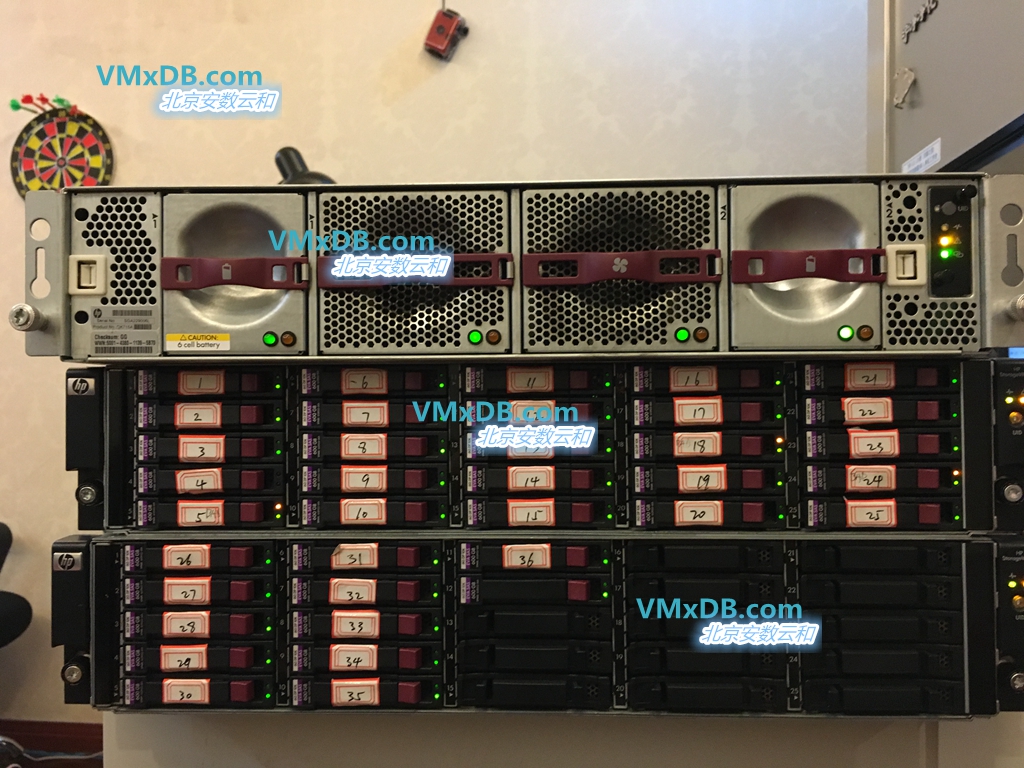

从上图上看出，存储上共有36块磁盘，每块磁盘为600GB的SAS磁盘，有3块磁盘亮黄灯报警。

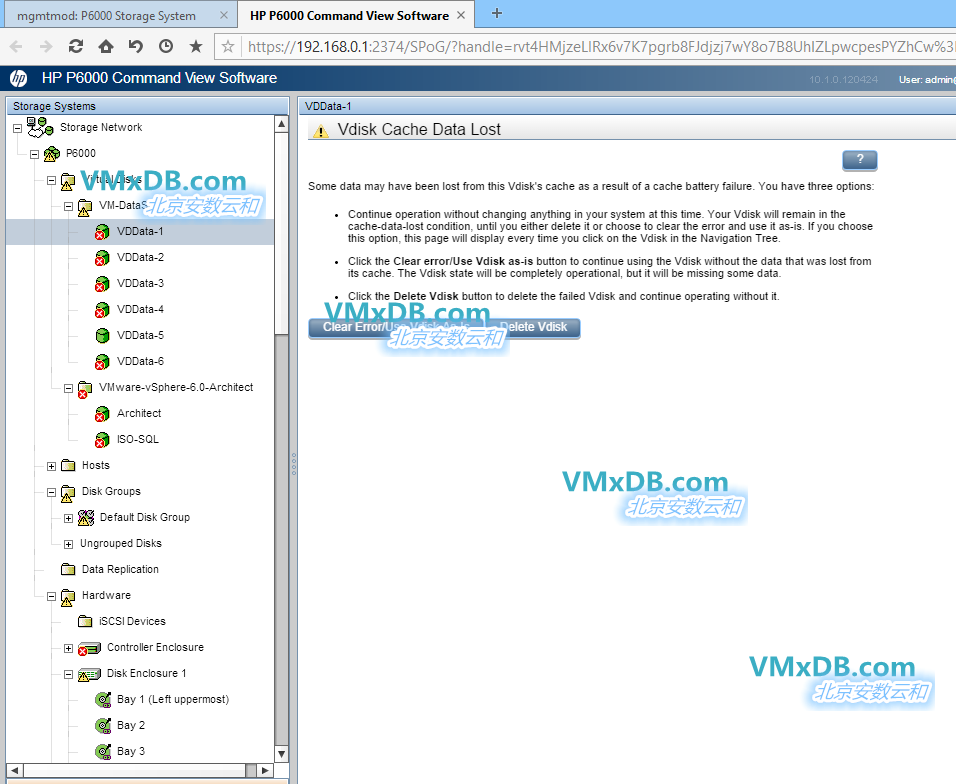

在HP P6000 EVA管理界面中可到vDisk已损坏：






  经过分析，确定了最后离线的磁盘，对此磁盘进行物理级别的数据恢复，并把数据镜像到北京安数云和公司内部的临时存储中，然后把所有好的磁盘的数据也全部镜像到北京安数云和公司内部的临时存储中。后期数据恢复和导出全在镜像的磁盘中进行，不再对客户原始磁盘进行任何操作。

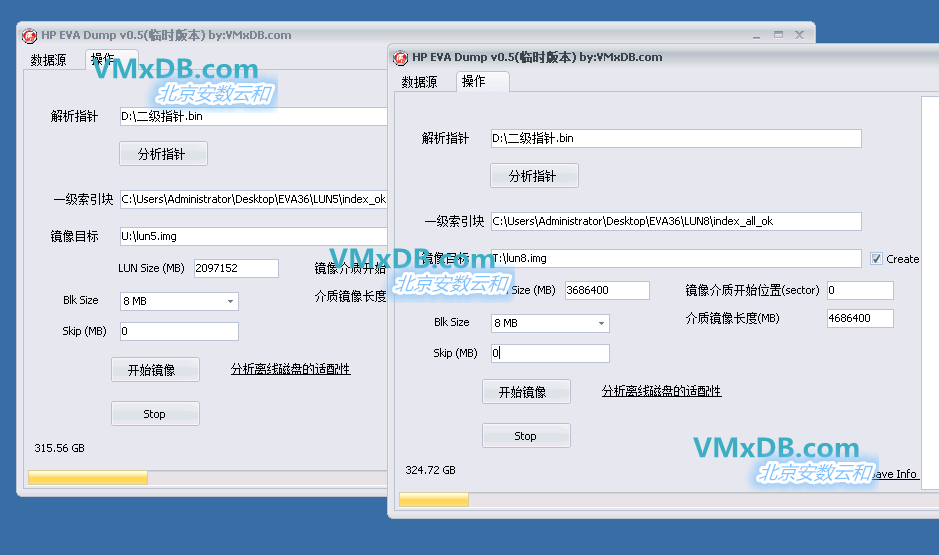

通过北京安数云和公司掌握的HP EVA底层vDisk数据分配算法，分析出每个vDisk的在磁盘中的数据指针，再使用北京安数云和公司编写的HP EVA数据恢复已软件，dump出损坏的7个vDisk:

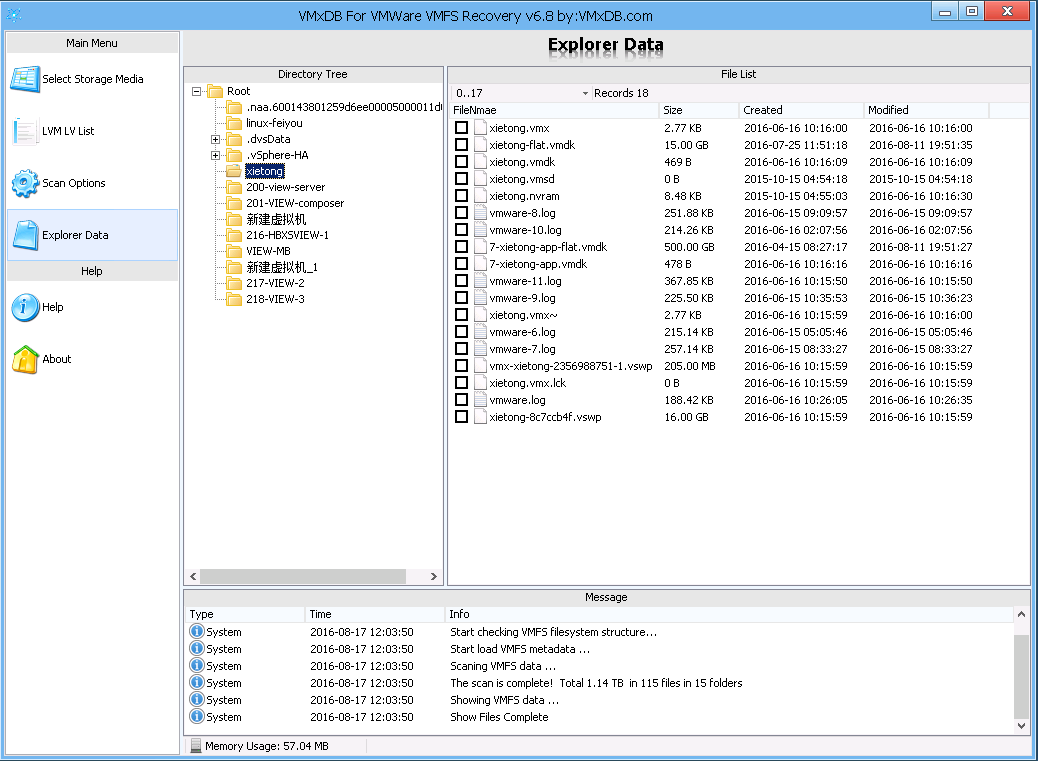

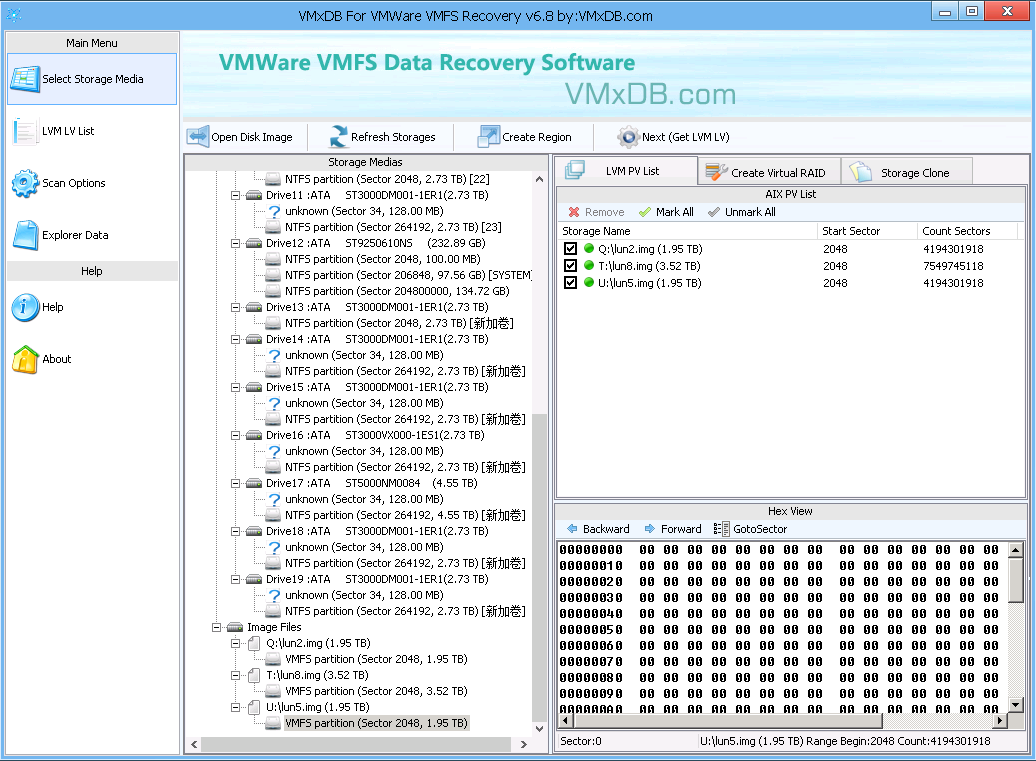

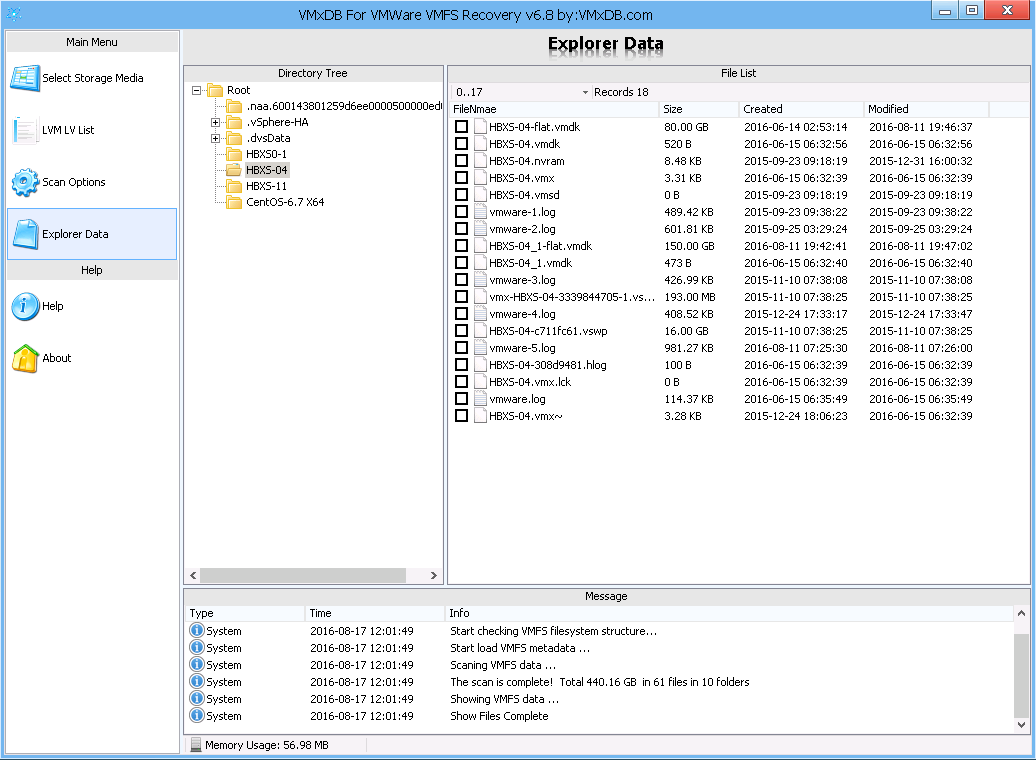

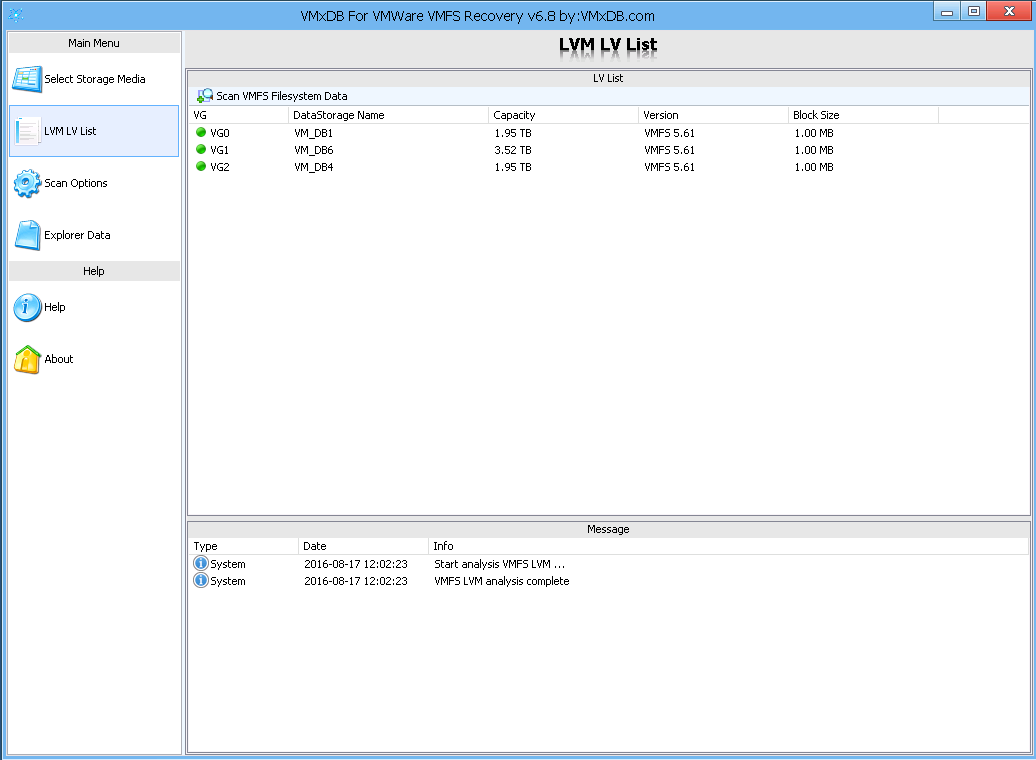

成功dump出所有vDisk后，再使用北京安数云和公司开发的 ESXi VMFS数据恢复软件(VMxDB For VMWare VMFS Recovery v6.8)打开导出的vDisk镜像文件，可完整看到所有数据：











 由于客户想直接使用恢复的数据，在客户的存储上删除掉损坏的vDisk，并重新建立一样大小的vDisk，把vDisk映射到北京安数云和公司的机器上，把恢复出来的数据通过扇区级镜像软件镜像回去客户的vDisk中。
 客户把存储拉回去后，vDisk在ESXi主机上可正常识别，里面的虚拟机启动正常，数据和应用全部正常。
